Zobacz, jak skrzynia o długości 40 stóp osadza się na szkieletowym podwoziu i blokuje czterema obrotami uchwytu, a zaczniesz rozumieć, dlaczego kierowcy traktują przyczepę i kontener jak jedną maszynę. Przyczepa określa, dokąd może jechać pudło, z jaką prędkością się porusza i ile może legalnie ważyć.
Poniżej przedstawiamy praktyczną stronę naczep do przewozu kontenerów: czym są, jakie rodzaje można spotkać na drodze, jakie numery warto zapamiętać oraz jak załadować i zabezpieczyć skrzynię, nie uszkadzając jej ani znajdującej się pod nią przyczepy.
Czym naprawdę jest przyczepa do kontenera transportowego
Przyczepa do przewozu kontenerów to przyczepa zbudowana wokół wymiarów kontenera towarowego ISO. Większość to podwozia szkieletowe, rama ze stalowych belek, prawie bez pokładu, bo kontener go nie potrzebuje. Skrzynia ISO przenosi swoją wytrzymałość na dolne szyny i odlewy narożne, więc przyczepa musi ją podeprzeć jedynie w tych punktach i zablokować.
Blokowanie odbywa się za pomocą zamków obrotowych: stożkowych złączek, które obracają się w dolnych narożnych odlewach kontenera. Cztery z nich, ustawione w standardowych rozstawach, wystarczą, aby utrzymać załadowaną skrzynię przy prędkości autostradowej. Dlatego przyczepa do przewozu kontenerów wygląda tak lekko, jak na to zadanie; siła jest dzielona pomiędzy ramę przyczepy i sam kontener.
Dwa szczegóły oddzielają przyczepę kontenerową od zwykłej platformy. Położenia zamków są ustalone zgodnie z normą ISO na 2438 mm (8 stóp) na szerokości, a kontener posiada tabliczkę zatwierdzenia bezpieczeństwa CSC potwierdzającą, że nadaje się do transportu. Sprawdzenie tej płyty przed załadunkiem pozwala zaoszczędzić wiele kłopotów później.
Główne typy zwiastunów, które spotkasz
Większość przewozów kontenerowych dzieli się na sześć rodzin naczep, a każda z nich rozwiązuje nieco inny problem.
| Typ przyczepy | Sposób trzymania pojemnika | Gdzie sprawdza się najlepiej |
|---|---|---|
| Podwozie szkieletowe (stała długość) | Cztery zamki obrotowe wbudowane w otwartą ramę | Rutynowe przewozy portowe, kolejowe i stoczniowe w jednym rozmiarze skrzyni |
| Wysuwana obudowa | Belki przesuwne z pozycjami blokady na 20 stóp, 40 stóp, a czasem 45 stóp | Floty zmieniające rozmiary kontenerów bez zmiany naczep |
| Platforma z zamkami kontenerowymi | Przykręcane zamki obrotowe lub łańcuchy i paski na płaskim pokładzie | Praca mieszana, gdzie przyczepa nie zawsze przewozi kontener |
| Gęsia szyja lub pokład opadający | Niska część pokładu plus zamki lub łańcuchy | Ciężkie lub wysokie skrzynie, w których prześwit pod mostem jest niewielki |
| Przyczepa plandeka lub wywrotka | Platforma uchylna z zamkami; samo łóżko się podnosi | Załadunek bez dźwigu i rozładunek sypkich ładunków ze skrzyń zbiorczych |
| Samozaładowcza ładowarka boczna | Żurawie hydrauliczne podnoszące skrzynię z ziemi na pokład | Miejsca bez dostępu do rampy, dźwigu lub wózka widłowego |
Stałe podwozie to najprostsza i najtańsza odpowiedź, ale mieści jedną długość pudełka i nic więcej. Podwozie z wysuwaną ramą jest droższe w zakupie i utrzymaniu, a mimo to szybko zarabia na siebie, gdy jednostki o długości 20 stóp i 40 stóp przejeżdżają przez tę samą bramę.
20 stóp i 40 stóp: liczby, które mają znaczenie
Przy każdej decyzji dotyczącej załadunku decydują dwa zestawy liczb: długość pudła i całkowita waga kombinacji.
| Przedmiot | 20 stóp | 40 stóp |
|---|---|---|
| Długość zewnętrzna | 6058 mm | 12192 mm |
| Szerokość zewnętrzna | 2438 mm | 2438 mm |
| Typowa masa pustego kontenera | 2200-2400 kg | 3700-4000 kg |
| Wspólna maksymalna ocena brutto | 30 480 kg | 30 480–32 500 kg |
| Typowa masa podwozia | 2600-3200 kg | 4800-5900 kg |
Waga to miejsce, w którym planowanie zwykle kończy się niepowodzeniem. Ładowność kontenera o długości 40 stóp może przekraczać 30 ton brutto, jednak w przypadku standardowego ciągnika i podwozia często kończy się dopuszczalny nacisk na oś na długo przed zapełnieniem kontenera. W porównaniu z typowym międzystanowym limitem wynoszącym 80 000 funtów (36 287 kg) dla całej kombinacji, ciężką stalową skrzynię można załadować częściowo tylko po odjęciu własnej tary przyczepy.
Dopasowanie kontenera do przyczepy
Zwiastun to tylko połowa meczu. Położenie drzwi, rozstaw zamków i całkowita wysokość decydują o komforcie przemieszczania się ładunku.
Orientacja drzwi ma większe znaczenie, niż większość ludzi się spodziewa. Standardowy kontener z tylnymi drzwiami należy rozładować od tyłu, co jest w porządku na szerokiej płycie postojowej i jest niewygodne na wąskim podwórku, gdzie przyczepa jest zaparkowana pod ścianą. Dzięki bocznym drzwiom wózek widłowy może zamiast tego pracować obok podwozia.
Specjalistyczny kontener transportowy o długości 20 stóp z bocznymi drzwiami W przypadku placów, gdzie rozładunek od tyłu jest niewygodny, ten 20-stopowy kontener z bocznymi drzwiami umożliwia dostęp wózka widłowego wzdłuż podwozia. Zobacz produkt → Wysokość jest kolejnym cichym ograniczeniem. Kontener ISO na standardowym podwoziu ma całkowitą długość około 4,1 m, co na wielu trasach już zbliża się do dopuszczalnego limitu, a cięższy pokład lub większe opony mogą go przesunąć. Wybierając box na konkretną trasę warto zwrócić uwagę na asortyment specjalistycznych i niestandardowych kontenerów budujemy, bo kilka centymetrów wysokości tarasu może zadecydować o tym, czy w ogóle potrzebne jest pozwolenie.
Załadunek i zabezpieczenie kontenera na przyczepie
Metoda ładowania zazwyczaj decyduje o tym, jak przebiega dzień.
- Żuraw z ramą rozporową: najszybszy do transportu pełnych pudeł, ale wymaga wolnej ścieżki podnoszenia i sprzętu, który podniesie cztery górne odlewy.
- Samozaładowcza ładowarka boczna: podnosi skrzynię z ziemi na własny pokład. Powolny, ale niezależny od wszystkiego na miejscu.
- Wózek widłowy z rampą lub platformą przeładunkową: nadaje się do lżejszych skrzyń, pod warunkiem uprzedniego sprawdzenia parametrów podwozia.
- Przyczepa uchylna lub wywrotka: przydatna w przypadku kontenerów masowych, gdzie przemieszczany jest ładunek, a nie skrzynia.
Bezpieczeństwo jest tam, gdzie pokazuje doświadczenie. Cztery zamki skrętne to podstawa, a nie cała odpowiedź. Zamki powinny być całkowicie zazębione, gdy uchwyty są zapięte na sworznie lub druty, przy dużych obciążeniach lepiej sprawdzają się łańcuchy lub paski w dolnych narożach, a kombinację należy ponownie sprawdzić po pierwszych kilku kilometrach.
20 stóp Open Top Bulk Cargo Container (20' OT) Kontener o długości 20 stóp z otwartym dachem, przystosowany do załadunku dźwigiem lub chwytakiem ładunków masowych, ponadgabarytowych lub nieporęcznych, których nie są w stanie obsłużyć drzwi końcowe. Zobacz produkt → Sposób budowy kontenera również ma znaczenie. Skrzynię z otwartą górą podnosi się na miejsce i napełnia od góry za pomocą chwytaka lub dźwigu, co pozwala na transport złomu, kruszywa lub maszyn, których przepychanie przez tylne drzwi podwozia byłoby niewygodne.
Kiedy kontener musi podróżować pusty
Zmiana położenia to niewielki koszt w transporcie kontenerów. Dostawa w jedną stronę często oznacza, że przyczepa wraca bez niczego lub ze skrzynią zajmującą całe 20 stóp pokładu bez powodu.
Płaskie pojemniki rozwiązują część tego problemu. Składają się do ułamka ich wysokości roboczej, dzięki czemu kilka jednostek może dzielić jeden pokład przyczepy na odcinku powrotnym. W przypadku obozów, odległych projektów i miejsc sezonowych ten pojedynczy szczegół może znacznie obniżyć rachunki za transport.
Nasz przewodnik po zalety pojemników płaskich omawia kompromisy bardziej szczegółowo.

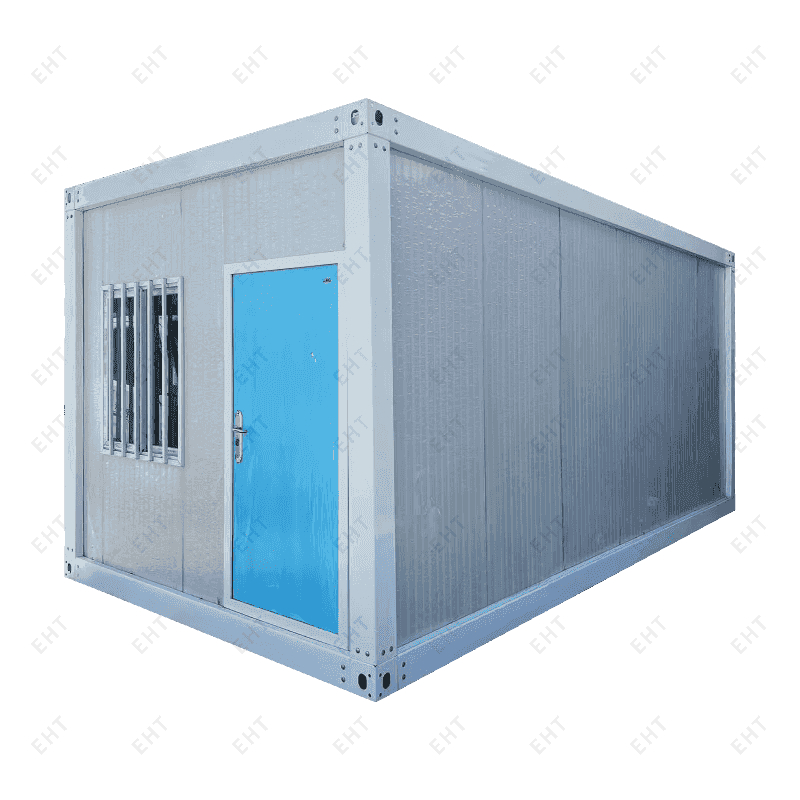

Kontener płaski o długości 20 stóp Modułowy kontener o stalowej ramie z wymiennymi panelami ściennymi, który można spakować do transportu i połączyć z mobilnymi obozami lub miejscami noclegowymi. Zobacz produkt → Granice prawne i ograniczenia praktyczne na drodze
Przyczepy kontenerowe podlegają zestawowi zasad, które z samą przyczepą mają niewiele wspólnego.
Na pierwszym miejscu stawiamy nacisk na oś i masę całkowitą zestawu, a formuła mostu oznacza, że dłuższy zestaw może unieść więcej niż krótszy przy tym samym maksymalnym obciążeniu 80 000 funtów. Następna kwestia to wysokość: standardowa skrzynia na standardowym podwoziu znajduje się na tyle blisko typowego prześwitu 13 stóp i 6 cali, że inny rozmiar opon lub dodatkowa płyta pokładowa może wymagać pozwolenia lub badania trasy. Szerokość rzadko kiedy stanowi problem, gdyż sam kontener ma szerokość 2438 mm.
Równie ważne są codzienne kontrole: niskie mosty i przewody napowietrzne na zaplanowanej trasie, przejazdy kolejowe, na których można unieść lekko załadowaną przyczepę oraz zasady zabezpieczeń obowiązujące wszystko, co przemieszcza się poza pudłem.
Krótka lista kontrolna przed opuszczeniem ładunku
- Upewnij się, że kontener pasuje do podwozia: długość, położenie zamków i odlewy narożne.
- Sprawdź tabliczkę CSC i rzeczywistą tarę pudła.
- Zważ kombinację pod kątem ograniczeń brutto, osi i trasy.
- Upewnij się, że wszystkie zamki obrotowe są całkowicie założone, a ich uchwyty zabezpieczone.
- Zmierz całkowitą wysokość, jeśli trasa obejmuje niskie mosty lub tunele.
- Po pierwszym zatrzymaniu ponownie sprawdź zamki i paski.
Pytania, które słyszymy najczęściej
Czy potrzebuję specjalnej przyczepy do kontenera 20-stopowego?
Potrzebujesz przyczepy z zamkami obrotowymi na wysokości 20 stóp. Klasyczną odpowiedzią jest dedykowane podwozie o długości 20 stóp, ale podwozie rozsuwane ustawione na 20 stóp lub platforma z odpowiednio zamontowanymi zamkami sprawdza się równie dobrze, pod warunkiem, że naciski na oś pozostają legalne.
Jak kontener utrzymuje się na przyczepie?
Cztery zamki obrotowe łączą się z dolnymi narożnikami i obracają się, aby zablokować. W przypadku dużych ładunków często dodaje się łańcuchy, paski lub dodatkowe zamki, a po pierwszych kilku kilometrach wszystko jest ponownie sprawdzane.
Czy na dowolnej platformie można przewozić kontener transportowy?
Nie bezpiecznie. Płaski pokład bez zamków i prawidłowych punktów mocowania pozostawia pudło spoczywające na gładkiej powierzchni, bez niczego, co mogłoby go utrzymać. Przykręcane zamki obrotowe lub odpowiednie ułożenie łańcucha i paska to minimum.
Wszystko to nie jest skomplikowane, gdy przyczepę, pudełko i trasę traktuje się jako jeden pakiet, a nie trzy osobne zakupy. Skrzynia ustala ładunek, przyczepa wyznacza limity, a trasa decyduje, czy któryś z nich będzie mógł dzisiaj ruszyć.
