Nowoczesny kontener do magazynowania energii o długości 40 stóp może przechowywać do 5 MWh energii elektrycznej, co wystarczy do zasilenia około 500 domów przez cały dzień.

W przypadku farm fotowoltaicznych, obiektów przemysłowych, mikrosieci i projektów na skalę użyteczności publicznej kontenerowe systemy BESS zapewniają szybki, skalowalny i opłacalny sposób magazynowania energii i poprawy niezawodności sieci.

W tym artykule przyjrzymy się, jak działa 40-metrowy kontener do magazynowania energii o dużej pojemności, jakie są jego kluczowe zastosowania i dlaczego stał się preferowanym rozwiązaniem w przypadku projektów magazynowania energii na dużą skalę.

Co to jest 40-stopowy kontener do przechowywania energii o dużej pojemności?

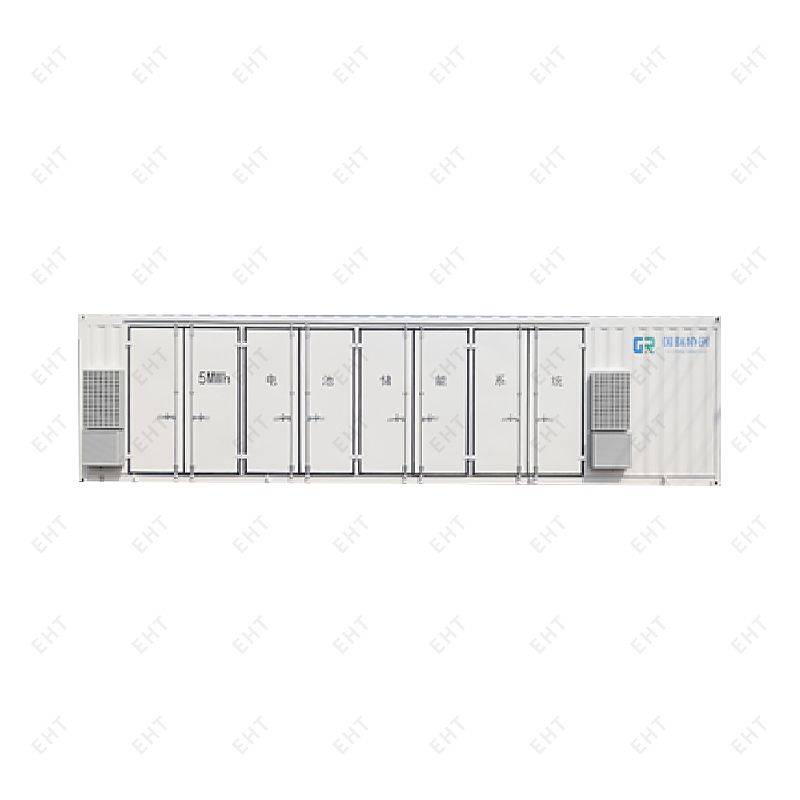

A Kontener magazynujący energię o długości 40 stóp to fabrycznie zbudowany, w pełni zintegrowany moduł magazynowania energii umieszczony w standardowym kontenerze transportowym ISO. Łączy w sobie stojaki na baterie litowe, system konwersji mocy (PCS), system zarządzania akumulatorem (BMS), klimatyzację HVAC, sprzęt przeciwpożarowy i sprzęt do zdalnego monitorowania – wszystko okablowane, przetestowane i gotowe do wdrożenia. W przeciwieństwie do obiektów magazynowych projektowanych na zamówienie, które wymagają miesięcy budowy cywilnej, kontenerowy BESS można wysłać w dowolne miejsce na świecie, umieścić na przygotowanej płycie betonowej, podłączyć do sieci lub odnawialnego źródła energii i uruchomić w ciągu jednego do dwóch tygodni.

Architektura wewnętrzna zazwyczaj dzieli kontener na wnękę na moduły akumulatorów, zajmującą około 70–75 procent długości wewnętrznej, a pozostała przestrzeń jest przeznaczona na sprzęt do konwersji mocy, rozdzielnice, serwery monitorujące i jednostki kontroli klimatu. Szyny zbiorcze prądu stałego wysokiego napięcia łączą stojaki akumulatorów z PCS, który przekształca zmagazynowaną energię prądu stałego na zsynchronizowaną z siecią moc wyjściową prądu przemiennego przy napięciach w zakresie od 400 V do 35 kV, w zależności od zastosowanej konfiguracji transformatora.

Podstawowe zastosowania i wyniki w świecie rzeczywistym

Skala i elastyczność 40-stopowych kontenerowych systemów magazynowania sprawiają, że można je zastosować w niezwykle szerokim zakresie zastosowań. Ich wdrażanie stale przyspiesza na całym świecie, w miarę jak rządy i korporacje realizują cele w zakresie dekarbonizacji i bezpieczeństwa energetycznego. Poniższe aplikacje reprezentują najczęstsze wdrożenia — każde z nich jest poparte mierzalnymi wynikami w świecie rzeczywistym.

Przykład projektu EHT

Lokalizacja projektu: Azja Południowo-Wschodnia

Konfiguracja: 4 kontenery BESS o wymiarach 40 stóp

Pojemność: 20MWh

Zastosowanie: Magazynowanie energii słonecznej

Wynik:
• Zmniejszone ograniczenie o 30%
• Poprawiona stabilność sieci
• Zwiększone wykorzystanie energii odnawialnej

Zarządzanie szczytowym popytem przemysłowym

Duże obiekty przemysłowe, centra danych, porty i kampusy komercyjne ponoszą znaczne koszty energii elektrycznej wynikające z opłat za zapotrzebowanie – opłat naliczanych w oparciu o najwyższy okres zużycia energii w okresie rozliczeniowym. W zakładzie produkcyjnym pracującym przy wysokim i nieregularnym obciążeniu energią zastosowano pojedynczy 40-stopowy kontener o pojemności 2 MWh do ładowania w godzinach pozaszczytowych o niskiej taryfie i rozładowywania w okresach szczytowego zapotrzebowania. Wyniki były znaczące: opłaty za zapotrzebowanie zostały obniżone o 38%, co stanowiło bezpośrednie cięcie w stosunku do kwoty, która wcześniej stanowiła 40% miesięcznych rachunków za energię elektryczną. Pełny zwrot z inwestycji osiągnięto w ciągu 4,5 roku, przy zerowych zakłóceniach w funkcjonowaniu zakładu przez cały cykl życia projektu. Na rynkach o znaczącej strukturze opłat za popyt zwrot z inwestycji dla takich instalacji jest zwykle osiągany w ciągu 3 do 6 lat.

Zdalne zasilanie z mikrosieci i poza siecią

W odległych kopalniach, społecznościach wyspiarskich, bazach wojskowych i obiektach przemysłowych poza siecią, 40-stopowe kontenery stanowią szkielet samodzielnych systemów mikrosieci. W przypadku jednej społeczności wyspiarskiej pojedynczy kontener o mocy 5 MWh w połączeniu z panelem fotowoltaicznym zastąpił dotychczasowe źródło zasilania oparte wyłącznie na oleju napędowym. Po uruchomieniu – zakończonym w ciągu dwóch tygodni od dostarczenia kontenera – zużycie oleju napędowego spadło o 70%, a społeczność po raz pierwszy uzyskała stabilne zasilanie 24 godziny na dobę, 7 dni w tygodniu. Kontenerowy format okazał się kluczowy dla tego projektu: standardowe wymiary ISO oznaczały, że jednostkę można było transportować drogą morską bez specjalnych zezwoleń i ustawiać przy użyciu standardowego sprzętu do obsługi kontenerów dostępnego już w porcie.

Obsługa sieci w skali użytkowej i awaryjne tworzenie kopii zapasowych

Operatorzy sieci i niezależni producenci energii wdrażają zestawy 40-stopowych kontenerów w podstacjach i węzłach przesyłowych, aby zapewnić regulację częstotliwości, wsparcie napięcia i usługi golenia szczytów. W jednej lokalizacji można wdrożyć równolegle kilkadziesiąt jednostek, aby osiągnąć w ramach projektu moce od 50 MWh do kilkuset MWh. Szybki czas reakcji systemów baterii litowych – zwykle poniżej 100 milisekund – sprawia, że ​​są one znacznie skuteczniejsze w zarządzaniu nagłymi wahaniami obciążenia niż tradycyjne instalacje szczytowe. Operatorzy infrastruktury krytycznej, w tym szpitale, stacje uzdatniania wody i dostawcy usług telekomunikacyjnych, również wykorzystują te kontenery jako wielkoskalowe źródła zasilania bezprzerwowego, zapewniając natychmiastowe przejście na zasilanie bez emisji i braku zależności od logistyki paliwowej.

Kluczowe zalety formatu kontenera 40-stopowego

Wybór 40-stopowego kontenera jako standardowej obudowy do magazynowania energii o dużej pojemności nie jest przypadkowy. Format ten oferuje połączenie korzyści strukturalnych, logistycznych i ekonomicznych, których nie można łatwo odtworzyć w przypadku mniejszych systemów szafkowych lub systemów tworzonych na zamówienie.

• Szybkie wdrożenie: Jednostki zbudowane fabrycznie i wstępnie przetestowane można zainstalować i uruchomić na miejscu w ciągu zaledwie jednego do dwóch tygodni, w porównaniu do miesięcy w przypadku stacjonarnych obiektów magazynowych zaprojektowanych na zamówienie.
• Globalna kompatybilność logistyczna: Standardowe wymiary kontenerów ISO oznaczają, że jednostki te mogą być wysyłane na cały świat przy użyciu istniejących sieci transportu kontenerowego, kolei i ciężarówek z platformą bez specjalnych zezwoleń w większości jurysdykcji.
• Skalowalność: Projekty można skalować stopniowo, dodając równolegle więcej jednostek kontenerowych, co pozwala operatorom rozpocząć od mniejszej inwestycji początkowej i zwiększać pojemność w miarę wzrostu zapotrzebowania bez konieczności przeprojektowywania architektury systemu.
• Modułowość i redundancja: Jeśli jedna jednostka kontenerowa wymaga konserwacji lub naprawy, reszta macierzy nadal działa, zapewniając wbudowaną redundancję systemu, którą trudno osiągnąć w przypadku monolitycznych instalacji magazynowania.
• Zintegrowane systemy bezpieczeństwa: Systemy wykrywania pożaru, tłumienia, odprowadzania gazów i wyłączania awaryjnego są wstępnie zainstalowane i testowane w fabryce, co zapewnia zgodność z normami bezpieczeństwa, takimi jak UL 9540, IEC 62619 i NFPA 855, zanim jednostka dotrze na miejsce projektu.
• Minimalne prace budowlane: Kontenery wymagają jedynie przygotowanej płaskiej powierzchni lub prostego fundamentu betonowego, co znacznie zmniejsza koszty i czas przygotowania miejsca w porównaniu do instalacji magazynowych zintegrowanych z budynkiem lub instalacji znajdujących się poniżej poziomu gruntu.

Dlaczego warto wybrać pojemniki do przechowywania energii EHT?
Projekt kontenera ISO
Indywidualna pojemność do 5MWh
Zintegrowany system przeciwpożarowy
Globalna możliwość wysyłki
Wsparcie OEM i EPC

Zarządzanie ciepłem: klucz do długoterminowej wydajności

Jednym z najważniejszych wyzwań inżynieryjnych w przypadku 40-metrowego kontenera do przechowywania energii o dużej pojemności jest zarządzanie temperaturą. Ogniwa baterii litowych są bardzo wrażliwe na temperaturę — ​​praca poza optymalnym zakresem od 15°C do 35°C przyspiesza spadek pojemności, zwiększa rezystancję wewnętrzną, a w skrajnych przypadkach może wywołać niekontrolowaną temperaturę. Nowoczesne systemy o długości 40 stóp rozwiązują ten problem dzięki wielowarstwowym strategiom zarządzania ciepłem.

Precyzyjne jednostki klimatyzacyjne utrzymują wewnętrzną temperaturę otoczenia w wąskich granicach nawet w ekstremalnych warunkach zewnętrznych, od pustynnego upału po arktyczny chłód. Systemy chłodzenia cieczą stosowane bezpośrednio w modułach akumulatorów zapewniają bardziej precyzyjną kontrolę temperatury na poziomie ogniw i pozwalają na wyższe szybkości ładowania i rozładowywania bez naprężeń termicznych. Zaawansowane algorytmy BMS monitorują temperaturę ogniw w czasie rzeczywistym za pomocą setek pojedynczych czujników rozmieszczonych w szafach akumulatorowych i automatycznie ograniczają szybkość ładowania lub rozładowywania w przypadku wykrycia jakiejkolwiek anomalii termicznej, chroniąc zarówno akumulatory, jak i otaczającą infrastrukturę.

Co należy ocenić przed wyborem systemu

Wybór odpowiedniego 40-stopowego kontenera do magazynowania energii o dużej pojemności do konkretnego projektu wymaga dokładnej oceny wykraczającej poza podstawowe dane dotyczące pojemności energetycznej. Decydenci powinni ocenić następujące czynniki, aby mieć pewność, że wybrany system zapewni oczekiwaną wydajność i zwrot z inwestycji w całym okresie jego eksploatacji.

• Chemia baterii: Chemia LFP zapewnia lepszą trwałość cyklu i stabilność termiczną w porównaniu z NMC, co czyni go preferowanym wyborem do zastosowań wymagających codziennej pracy cyklicznej przez 10 lub więcej lat. NMC zapewnia wyższą gęstość energii tam, gdzie przestrzeń jest bardzo ograniczona.
• Gwarancja i gwarancja na degradację: Wiodący producenci oferują gwarancje wydajności gwarantujące 70 do 80 procent zachowanej wydajności po 10 latach lub określonej liczbie cykli. Sprawdź, czy gwarancja obejmuje konkretny cykl pracy zaplanowany dla projektu.
• Zgodność z certyfikatami i normami: Potwierdź, że system posiada odpowiednie certyfikaty dla rynku docelowego, w tym UL 9540, IEC 62619, UN 38.3, oznakowanie CE i lokalne standardy dotyczące połączeń z siecią.
• Zdalny monitoring i integracja ze SCADA: Wydajny system zarządzania energią (EMS) ze zdalnym monitorowaniem, rejestrowaniem danych i integracją z istniejącymi systemami SCADA lub systemami zarządzania budynkiem jest niezbędny do maksymalizacji wydajności operacyjnej i utrzymania zgodności z gwarancją.
• Recykling zużytych baterii: Oceń program recyklingu i odbioru producenta, aby zapewnić odpowiedzialną utylizację i zgodność z coraz bardziej rygorystycznymi przepisami dotyczącymi odpadów akumulatorowych na rynkach takich jak UE i Ameryka Północna.
